Katı Parçacık Erozyon (KPE) Test Sistemi
Katı parçacık erozyonu (KPE), aşındırıcı parçacıkların tekrarlı çarpmaları sonucu hedef yüzeyden malzeme kopması sonucu ortaya çıkan dinamik bir süreçtir.
Katı parçacık erozyonu (KPE), aşındırıcı parçacıkların tekrarlı çarpmaları sonucu hedef yüzeyden malzeme kopması sonucu ortaya çıkan dinamik bir süreçtir. Bu süreç sonunda, sadece malzeme kaybı değil aynı zamanda bileşen parçaların kullanım ömürlerinde azalmaya, yüksek bakım/servis maliyetlerine ve aktif görevlere geri dönüşlerde gecikmelere neden olur. Erozyon aşınması, genellikle, helikopter rotor kanatlarında, insansız hava taşıtlarında, rüzgâr türbini kanatlarında, yüksek hızlı taşıtlarda, pompa ve türbin çark kanatlarında ve boru hatları gibi birçok alanda yaygın olarak görülmektedir. Dolayısıyla, yapıların katı parçacık aşınmasının karakterize edilmesi, değerlendirilmesi ve önlenmesi üretici firmalar için hayati bir görevdir. Bir hedef yüzeyin katı parçacık erozyonu, hedefin ve aşındırıcı parçacıkların sertlikleri, çarpma hızı, çarpma açısı ve aşındırıcı parçacıkların şekil ve boyutları gibi birçok parametreye bağlıdır. Yukarıda belirtilen gereksinim ve parametreler göz önüne alındığında, tasarımı ve üretimi gerçekleştirilmiş olan bu test sistemi çeşitli malzemeleri çeşitli ve farklı koşullar altında yüksek hassasiyet ve tutarlılık ile test etme kabiliyetine sahiptir.
Özellikler
Test Malzemeleri
- Metaller, Polimerler, Kompozitler, Kaplamalar, Optik Yüzeyler, vb.
Basınç Kapasitesi
- 40 bar
Çarpma Hızı
- 50 - 400 m/s (parçacık boyutuna göre)
Çarpma Açısı
- 0 - 90° (variable)
Hedef Tutucun Kabiliyeti
- Düşey: 0 - 4 Çevrim/dk.
- Yatay: 0 - 30 Çevrim/dk.
Besleyici Kapasitesi
- 2 litre
Numune Boyutları (Gerçek Geometri)

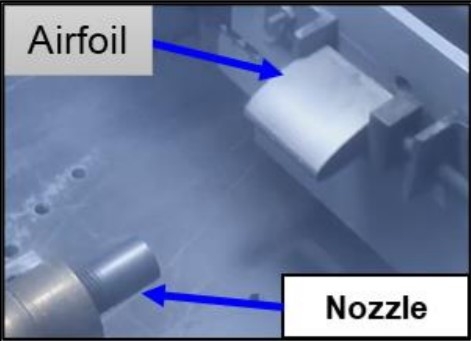

- Değişken 3D ticari hava taşıtı kanat geometrileri.
Aşındırıcı Parçacık Çeşitleri
- Al2O3 (74 µm - Ort. çap.)
- SiC (70-179-348 µm - Ort. çap.)
- Quartz (269 µm - Ort. çap.)
Aşındırıcı Besleme Hızı
- 0.2 - 10 g/min.
Nozul - Hedef Mesafesi
- 10 - 150 mm

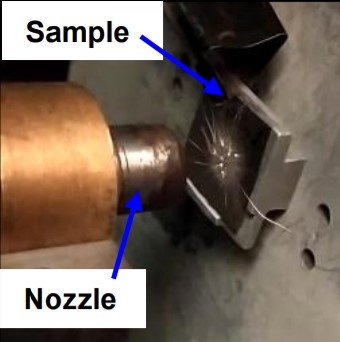

Numune Boyutları (Tek Nokta Testi)
- 25 x 25 mm2 (Çaprma Açısı @ 60 - 90°)
- 25 x 35 mm2 (Çarpma Açısı @ 45°)
- 25 x 60 mm2 (Çarpma Açısı @ 20 - 30°)
Sağlanan Erozyon Test Standartları
- ASTM G76-13: Standard Test Method for Conducting Erosion Tests by Solid Particle Impingement Using Gas Jets.
- ASTM F1864-05: Standard Test Method for Dust Erosion Resistance of Optical and Infrared Transparent Materials and Coatings.
- MIL-STD-3033: Particle / Sand Erosion Testing of Rotor Blade Protective Materials.
